Самовосстанавливающиеся предохранители &ndash инновации в системах защиты аппаратуры

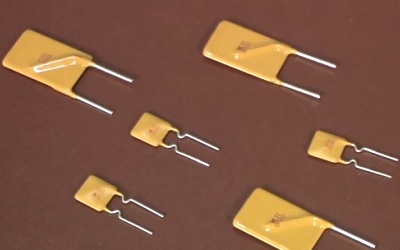

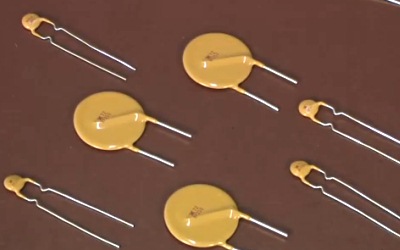

Добрый день читатели сайта Популярная электроника! Сегодня в этой рубрике я хотел бы подробнее поговорить о так называемых самовосстанавливающихся предохранителях, которые в последнее время широко используются в различной аппаратуре, бытовой технике, системах защиты электроприборов от перенапряжения и перегревания и прочих электронных устройствах.

Почему это так важно для домашнего электромастера? Поясню. Дело в том, что при ремонте люстры, выключателя или диммера, внутри электрической цепи этих приборов вполне может обнаружиться самовосстанавливающийся предохранитель, который сработал в силу каких-то условий и разомкнул цепь. В результате цепь люстры или светорегулятора не прозванивается ни тестером, ни пробником и индикатором, и мы начинаем думать, что прибор вышел из строя и его надо менять. На самом деле все может оказаться проще и поломку можно будет устранить за несколько минут, не тратя при этом средства на покупку новой люстры или выключателя.

На самом деле самовосстанавливающийся предохранитель защищает устройство не от перенапряжения (резкого повышения электрического напряжения в бытовой сети), а от сильного скачка тока. Об этом можно также узнать и в блоге электрика (http://aprolex.by/blog.html). И эту функцию в принципе делают и обычные плавкие предохранители, но они не восстанавливаются после сработки, а просто перегорают.

В самовосстанавливающемся предохранителе при превышении номинального тока сильно возрастает его электрическое сопротивление, и ток в свою очередь практически прекращает течь. По истечению какого-то времени сопротивление предохранителя снова приходи в норму и прибор становится снова полностью работоспособным. Как правило, это несколько минут. Вот это время и стоит подождать, чтобы начать разбираться в причинах поломки.

Но такие предохранители не всегда спасают аппаратуру от выхода из строя. Скачок тока может быть настолько большим, что предохранитель не успевает сработать и следующие по цепи элементы самого прибора выходят из строя. Бывает так, что самовосстанавливающийся предохранитель все же срабатывает вовремя, но при этом сам перегорает. Это можно выяснить при помощи любого мультиметра, включенного в режим прозвонки цепи.

В этом случае ремонт прибора или аппаратуры заключается в замене перегоревшего самовосстанавливающегося предохранителя. Но чтобы его заменить именно на тот, который предусмотрен схемой прибора, необходимо установить технические параметры старого предохранителя. Они, как правило, указываются на его корпусе.

Основные параметры самовосстанавливающихся предохранителей:

• Рабочее напряжение. Оно показывает, при каком напряжении в сети предохранитель может работать достаточно долгое время, не выходя из строя. Как правило, в прибор ставится предохранитель с немного большим рабочим напряжением, чем то, на которое рассчитан сам прибор.
• Номинальный рабочий ток. Это максимальное значение тока через предохранитель, при котором он нормально работает, не срабатывая (не размыкая цепи).
• Ток срабатывания. Это минимальный ток, при котором самовосстанавливающийся предохранитель сработает. Этот параметр очень важен, так как от него напрямую зависит надежность защиты прибора или аппаратуры. Если заменить на меньшее значение, предохранитель станет чаще срабатывать (давать ложные сработки), если на большее – он не сработает в нужный момент и аппаратура может выйти из строя.
• Максимальный ток, который может выдержать предохранитель, не выходя из строя.
• Рабочая температура.
• Максимальное и минимальное сопротивление. Первое значение указывает сопротивление предохранителя, когда он сработал, а второе – в нормальном состоянии.
• Скорость срабатывания. Чем меньше это время, тем лучше.

Как правило, на самом самовосстанавливающемся предохранителе указывается только рабочее напряжение, температура и ток срабатывания – это самые важные параметры. Остальные можно посмотреть в справочнике в Интернете.
