Дисплей электронной книги
Большинство устройств, предназначенных для чтения текстовой информации – электронных книг используют в качестве дисплея так называемую «электронную бумагу». Эта технология была разработана с целью максимально приблизить, отображаемую на «читалке» визуальную информацию к свойствам текста, напечатанного на обычной бумаге.
Принцип работы дисплея электронной книги, не смотря на то, что он был разработан в 1970-х годах как продолжение технологии жидкокристаллического дисплея, кардинальным образом отличен от принципа работы последнего. Если в случае с LCD-дисплеем используется формирование изображения путем просвета – это описано в принципе работы LCD-панели. В случае с электронной бумагой использовано явление электрофареза – перемещение частиц экрана под действием внешнего электрического поля. Кроме того в электронных книгах изображение формируется за счет отраженного, а не проходящего света – так же как и на обычной бумаге – падающий на нее свет по-разному отражается от светлых и темных частей (текста или изображения).

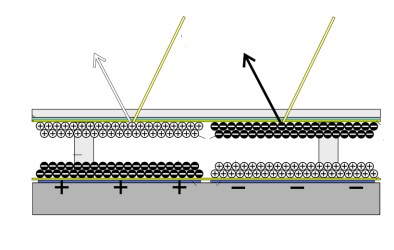

Принцип, положенный в работу современных дисплеев для электронных книг был разработан в 1990-х годах. Запатентованная вскоре технология была названа e-link. Как же она работает? Весь дисплей разбит на очень маленькие участки – микрокапсулы. В каждой из них находятся микрочастички. Одни из них окрашены в темный цвет и имеют отрицательный электрический заряд, другие – белые и заряжены положительно. Подложка дисплея представляет собой сетку управляемых электродов. Если к какому-то участку приложить положительный заряд, то отрицательно заряженные черные частички окажутся возле электрода, а положительно заряженные белые на противоположной стороне. Если к электроду будет приложен отрицательный заряд – картина будет с точностью до наоборот.
Сформированное таким образом изображение будет представлять собой темные и светлые участки на поверхности дисплея. Падая на экран электронной книги солнечный или искусственный свет будет, как и в случае с обычной книжной страницей из бумаги, по-разному отражаться от поверхности. А мы в свою очередь будем видеть конечную картинку в виде набора букв и знаков препинания – текст.

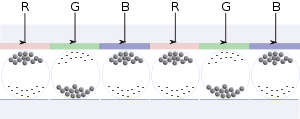

Обычно электронные книги имеют монохромный дисплей, но чтобы несколько расширить их возможности была придумана полихромная (многоцветная) технология представления текстовой и графической информации. По сути, она практически ничем не отличается от предыдущей – те же капсулы с черными и белыми частичками. Однако в многоцветном дисплее электронной книги добавлен еще один верхний слой, представляющий собой массив светофильтров. Так три капсулы объединяются в один пиксель и накрываются различными светофильтрами – красным, зеленым и голубым. Дальше все точно также как и в обычном телевизоре – управляя сочетанием трех цветов, получают все остальные.
Кстати для работы электронной книги нужен не только высокотехнологичный дисплей, но и программы которые управляют работой всего устройства или отдельными его функциями. Программа для чтения электронных книг представляет собой цепочку правил или алгоритмов, исполняя которые электронное устройство выводит на свой дисплей нужную пользователю информацию, в данном случае текст или графические изображения.
