Как работает сенсорный экран. Часть 1

Такая диковинка как сенсорный экран – дисплей с возможностью ввода информации простым нажатием на его поверхность при помощи специального стилуса или просто пальца, давно уже перестал вызывать удивление у пользователей современных электронных гаджетов. Историю его создания мы рассматривали в предыдущей статье. Давайте попробуем разобраться, как же он работает.

На самом деле видов сенсорных экранов существует достаточно большое количество. Друг от друга они отличаются принципами, заложенными в их работе. Сейчас на рынке современной высокотехнологичной электроники используются в основном резистивные и емкостные сенсоры. Однако существуют также матричные, проекционно-емкостные, использующие поверхностно-акустические волны, инфракрасные и оптические. Особенность двух первых, самых распространенных в том, что сам сенсор отделен от дисплея, поэтому при поломке его с легкостью может заменить даже начинающий электромастер. Вам останется лишь купить тачскрин для сотового или любого другого электронного устройства.

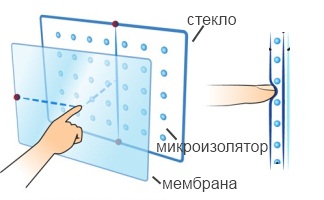

Резистивный сенсорный экран состоит из гибкой пластиковой мембраны, на которую собственно мы и нажимаем пальцем, и стеклянной панели. На внутренние поверхности двух панелей нанесен резистивный материал, по сути, являющийся проводником. Между мембраной и стеклом равномерно расположен микроизолятор. Когда мы нажимаем на одну из областей сенсора, в этом месте замыкаются проводящие слои мембраны и стеклянной панели и происходит электрический контакт. Электронная схема-контроллер сенсора преобразует сигнал от нажатия в конкретные координаты на области дисплея и передает их в схему управления самим электронным устройством. Определение координат, а вернее ее алгоритм, очень сложен и основан на последовательном вычислении сначала вертикальной, а потом горизонтальной координаты контакта.

Резистивные сенсорные экраны достаточно надежны, поскольку нормально функционируют даже при загрязнении активной верхней панели. К тому же они, ввиду своей простоты более дешевы в производстве. Однако у них есть и недостатки. Одним из основных является низкая светопропускная способность сенсора. То есть поскольку сенсор наклеен на дисплей, изображение получается не таким ярким и контрастным.

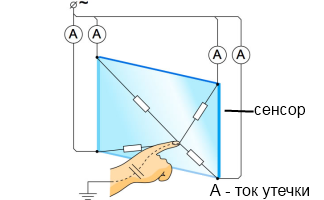

Емкостный сенсорный экран. В основу его работы заложен тот факт, что любой предмет, имеющий электрическую емкость, в данном случае палец пользователя, проводит переменный электрический ток. Сам сенсор представляет собой стеклянную панель, покрытую прозрачным резистивным веществом, которое образует проводящий слой. На этот слой при помощи электродов подается переменный ток. Как только палец или стилус касается одной из областей сенсора, в этом месте происходит утечка тока. Его сила зависит от того на сколько близко к краю сенсора произведен контакт. Специальный контроллер измеряет ток утечки и по его значению вычисляет координаты контакта.

Емкостный сенсор также как и резистивный не боится загрязнений, к тому же ему не страшна жидкость. Однако по сравнению с предыдущим он имеет более высокую прозрачность, что делает изображение на дисплее более четким и ярким. Недостаток емкостного сенсора происходит из его конструктивных особенностей. Дело в том, что активная часть сенсора, по сути, находится на самой поверхности, поэтому подвержена износу и повреждениям.
