Принцип работы электрического терморегулятора

Электрические терморегуляторы используются во всех без исключения нагревательных электроприборах: утюгах, электрочайниках, кондиционерах, конвекторах, водонагревателях и прочих приборах в которых используется электрический нагревательный элемент.

Электрические терморегуляторы, хотя и различаются по конструктивному исполнению, все же имеют общий принцип работы. Все они предназначены для автоматического поддержания температуры (воды, воздуха, поверхности самого прибора) в заданных пределах. Суть регулирования заключается в подключении нагревательного элемента, когда температура ниже заданной и отключении когда она начинает превышать заданный уровень или значение.

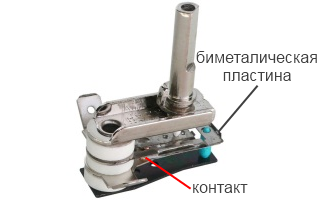

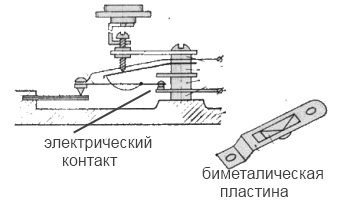

Рассмотрим более подробно работу регулятора, устанавливаемого в подавляющем большинстве моделей домашних утюгов. Основным компонентом терморегулятора является пластина из термозависимого материала (обычно используется биметалл). Эта пластина является регулирующей, обычно ее можно либо настраивать на заданную температуру вручную (в утюгах, нагревателях воздуха и воды), либо температура уже заранее задана заводом-изготовителем электроприбора (в электрочайниках). Эта пластина находится в тепловом контакте с нагревательным элементом или нагревательной средой (воздухом, водой). Кроме этого она управляет электрическими контактами, замыкающими и размыкающими электрическую цепь нагревательного элемента.

Если заданная температура ниже установленной, регулирующая пластина изогнута так, что электрические контакты находятся в замкнутом положении и через нагревательный элемент течет электрический ток. Как только температура начинает превышать установленный уровень, пластина изгибается в противоположную сторону, размыкая при этом контакты и отключая нагревательный элемент от электропитания.

В регулируемых терморегуляторах изменение значения температуры осуществляется механическим путем. В регуляторе находится специальный шток, который давит на часть регулирующей пластины. Степень давления регулируется при помощи ручки. Чем больше пластина зажата штоком, тем при меньшей температуре она сработает.

Более современные терморегуляторы, например используемые в водонагревателях thermex, имеют более совершенную конструкцию, но принцип работы практически не изменяется. Есть еще один класс регуляторов, которые используют немеханический принцип поддержания температуры. Они собраны из электрических компонентов, не редко включающих микросхемы. О них мы поговорим в следующих статьях.
